سؤال عن الكبح

السـؤال

السلام عليكم

طبعا كلنا عارفين ال Drag و طبعا كلنا بردو عارفين انو ثلاثة انواع

1 - Induced Drag

2 - Parastic Drag

3 - Wave Drag

و استفسار فى ال Induced Drag لأن على حسب معرفتى ان هو هو ال Vortex Drag الا ان رأيت هذه الصورة فلم افهمها

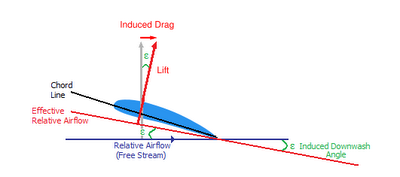

الصورة :

ارجو توضيح هذه الصورة بالشرح و ايضا توضيح ما هو الDownwash

_________________________

الجــواب

تحية لك أخي الكريم

وسأحاول الإجابة على سؤالك بطريقة مبسطة وباللغة العربية

بداية الـInduced Drag هو الكبح أو قوة الإعاقة الناتجة عن الرفع، أو المرافق للرفع. وهذه المركبة طبيعية لتحليل قوى الحركية الهوائية الناتجة عن الجنيح او الشكل الانسيابي كما في الشكل والتي تمثل بالسهم الرمادي، والتي عند تحليلها بالنسبة لزاوية الهجوم (Angle of Attake)، فإم المركبة الرأسية تمثل الرفع (السهم الأحمر الكبير في الشكل)، والمركبة الأفقية تمثل الكبح او الإعاقة (السهم الأحمر الصغير).

أما الـDownwash، فهو مركبة السريان المغادرة الجنيح، وهي نتاج للـUpwash.وهذه المركبة التي يغادر بها الهواء الجناح تكون موزعة على طوله، وهي تختلف في حجمها من جذر الجناح إلى طرف الجناح.

والله أعلم
